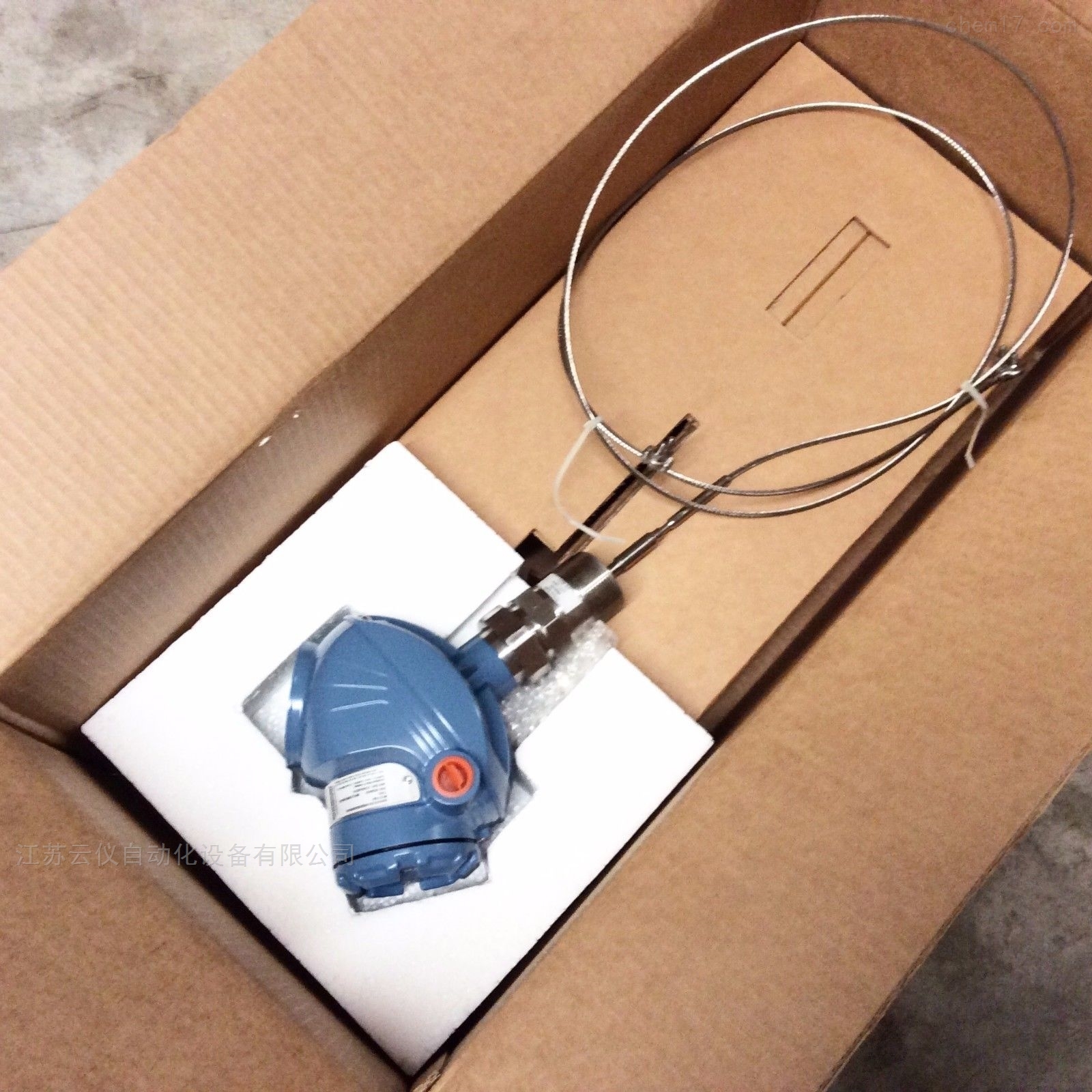

5301/5302罗斯蒙特导波雷达液位计选型
5301/5302罗斯蒙特导波雷达液位计选型
点击放大
产品型号:
产品报价:
产品特点:
通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲,进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时,部分能量被反射回变送器。变送器利用第一次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。
5301/5302罗斯蒙特导波雷达液位计选型
  5301/5302罗斯蒙特导波雷达液位计选型的详细资料:

I、测量原理

5301/5302罗斯蒙特导波雷达液位计选型

    通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲,进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时,部分能量被反射回变送器。变送器利用第一次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速完全取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离,由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高,反射强度越大。

II、导波雷达技术的优势■ 高度精确、可靠的直接液位测量,无需对变化的过程条件(如密度、导电性、粘度、pH、温度和压力)进行补偿■  无活动部件、无需重新标定,将维护工作减到最少■  适用于蒸汽、粉尘、湍流和泡沫工况■ 适用于几何形状复杂或存在干扰物的小型储罐,而且不受旁通管机械设计的影响■  由上而下的安装方式可地降低泄漏风险

罗斯蒙特5301和5302导波雷达液位变送器在液体测量行业中具有的测量能力和可靠性。特征包括:

■直接切换技术和导波杆末端探测,可处理低介电常数反射介质和长测量范围

■范围广泛的导波杆类型、材料、温度和压力,应用灵活

■HART 4-20 mA、基金会现场总线、Modbus或IEC 62591(WirelessHART),带有智能无线THUM适配器

■经过IEC 61508安全认证(选项代码QT)

■高级诊断(选项代码D01或DA1)

■变送器验证和高液位监控(选项代码HL1、HL2或HL3

5301/5302罗斯蒙特导波雷达液位计选型

通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲,进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时,部分能量被反射回变送器。变送器利用第一次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。


产品相关关键字: 罗斯蒙特导波液位计 5301导波雷达 5302导波雷达
