8800DF010/015法兰式罗斯蒙特涡街流量计
8800DF010/015法兰式罗斯蒙特涡街流量计
点击放大
产品型号:
产品报价:
产品特点:
8800DF010/015法兰式罗斯蒙特涡街流量计
罗斯蒙特8800D电子装置安装
一体安装式和远程安装式电子装置都需要在电子装置处有供电。在远程安装方式中,应把电子装置安装在平面上,或者安装在管径至少为两英寸的管上。
  8800DF010/015法兰式罗斯蒙特涡街流量计的详细资料:

罗斯蒙特8800D电子装置安装

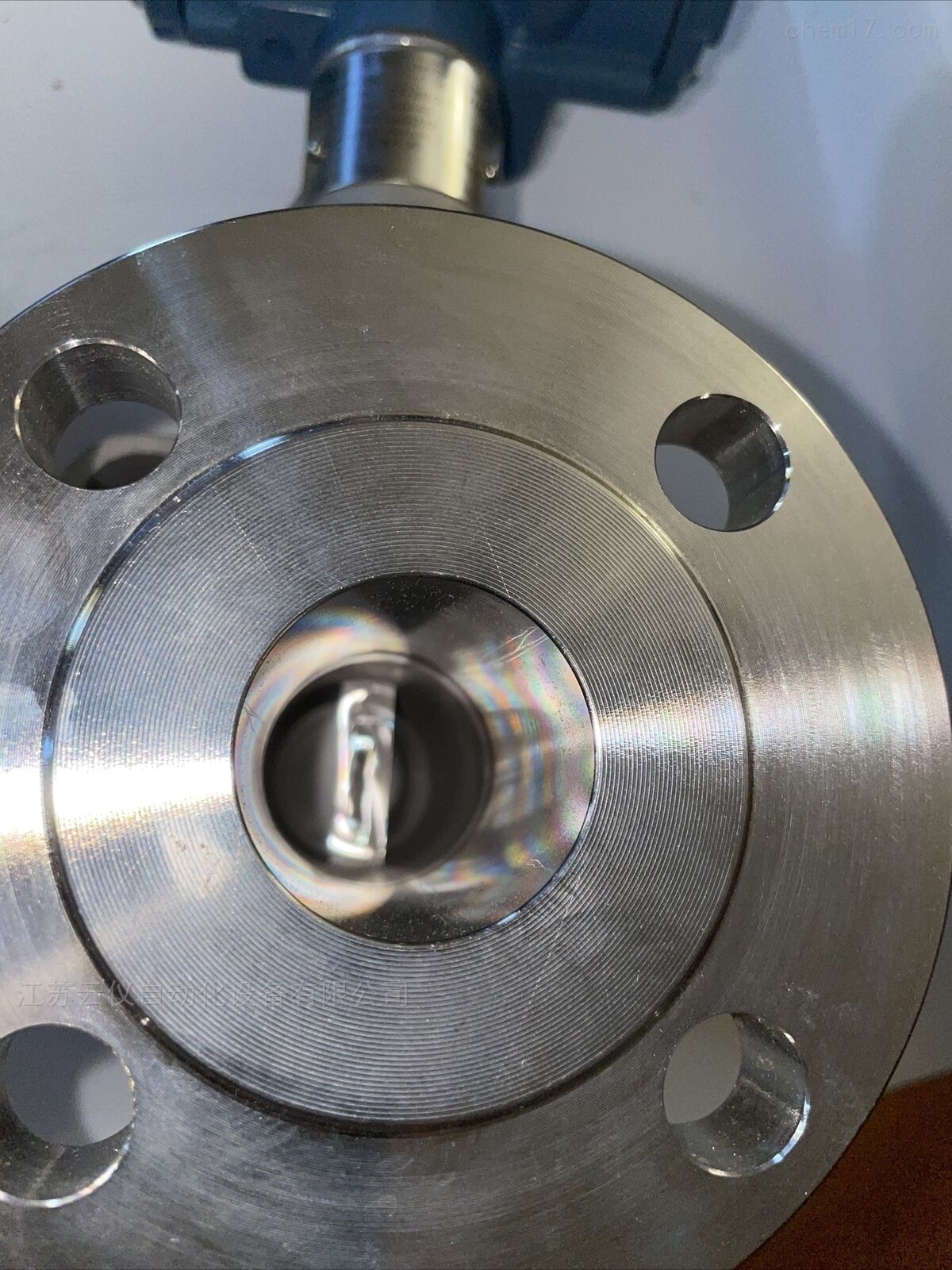

8800DF010/015法兰式罗斯蒙特涡街流量计

一体安装式和远程安装式电子装置都需要在电子装置处有供电。在远程安装方式中,应把电子装置安装在平面上,或者安装在管径至少为两英寸的管上。

远程安装金属配件包括L形不锈钢支架以及一个不锈钢U形螺栓。

高温安装

流量计本体安装时应使电子装置位于管道侧面或管道之下。可能需要在管道周围增加隔热层,使变送器周围的温度保持在低于85°C (185°F)的温度或者在危险场所标牌上标明的更低温度。

导管连接

电子装置外壳有用于1/2-14 NPT或M20X1.5导管连接件的四个端口。除另有所示外,外壳上的导管入口为1/2 NPT。这些连接可按照当地或工厂的电气规程以常规方式完成。应确保正确密封了未使用的端口,以防止湿气或其他污染物进入电子部件外壳的接线盒。还有可通过适配器连接的其它类型的导管入口。

在某些应用中,可能需要安装导管密封件,并布置好导管的排放口,以防止湿气进入接线仓。在电路带电时,或者在易爆气氛中,不应拆卸导管堵头。

安装在高点

应把流量计安装在导管管线的高点,以防止导管中的冷凝液流入外壳。若流量计安装在导管管线的低点,则接线端子仓中可能充有液体。

若导管起始于流量计的上方,则应把导管引到流量计的下方,然后接入流量计。在某些情况中,可能需要安装排放密封装置。

电缆密封套

若使用电缆密封套而不是导线管,则应按照电缆密封套厂家的说明进行准备,并按照当地或工厂的电气规程以常规方式进行连接。应确保正确密封了未用的端口,以防止湿气或其他污染物 进入电子部件外壳的接线盒仓。

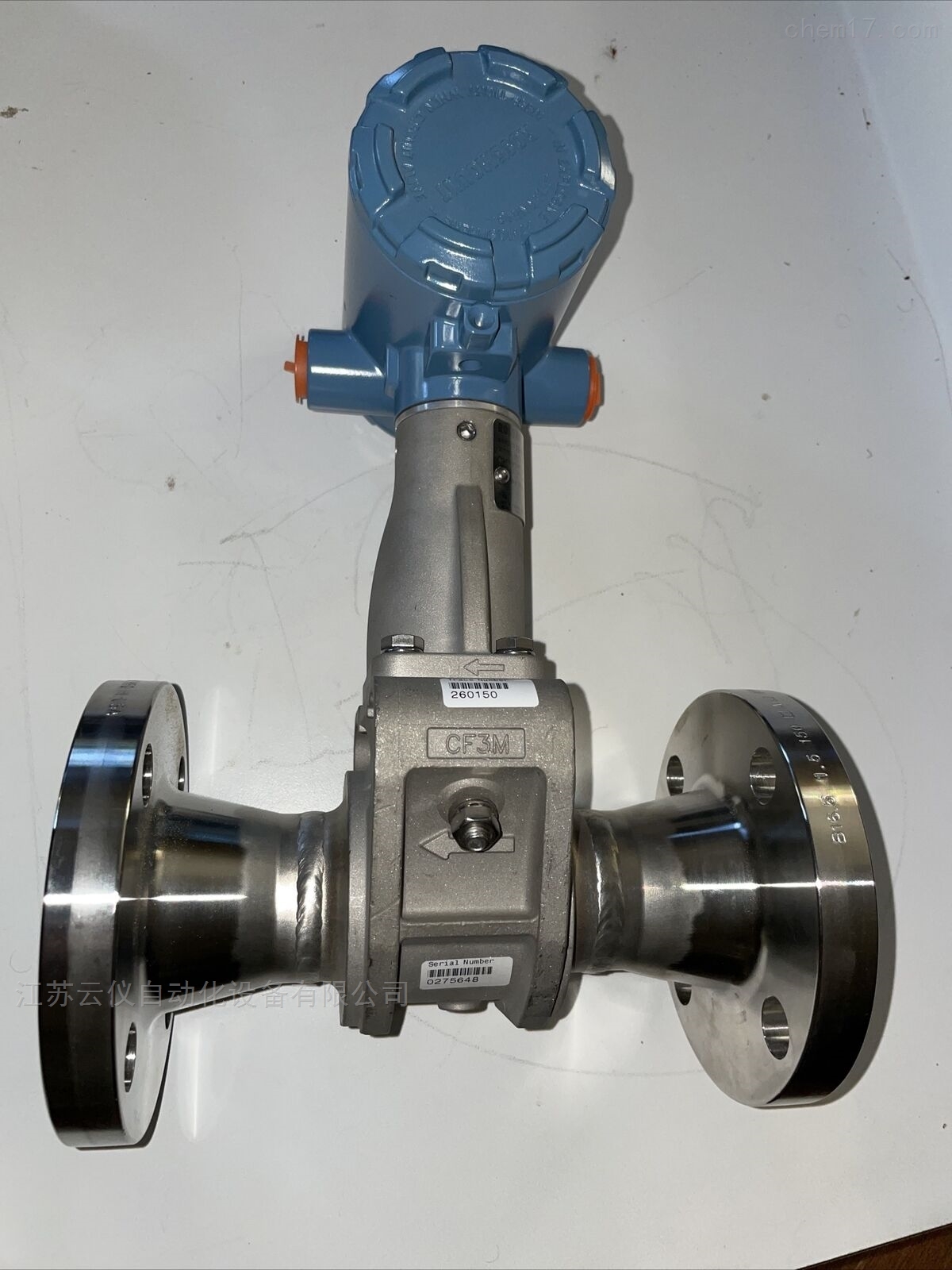

8800DF010/015法兰式罗斯蒙特涡街流量计

变送器外壳的接地

必须按照国家和当地的电气规程把变送器外壳接地。最有效的变送器外壳接地方法是通过最小阻抗直接连接到地上(地线)。把变送器外壳接地的方法包括:

内部接地连接:内部接地连接螺钉在电子装置外壳的现场端子中。此螺钉标记有接地符号(),在所有罗斯蒙特8800D型变送器上是标准部件。

外部接地组件:此组件随可选的瞬变保护接线端子(选项代码T1)提供。外部接地组件还可随变送器订购(选项代码V5),并随带有相应的危险场所认证证书。
