一.分体式超声波液位计简介

YY-csbf系列分体式多功能超声波物位计为非接触式物位测量仪表,是利用声波反射原理来检测液位或料位的。仪表由超声波探头及主机构成,二者均为全塑料密封结构,可广泛应用于化工、电力、冶金、石油等行业的水处理物位和物位测量。

☆  主机与超声波探头距离可达 500米
☆  抗干扰能力强
☆  全密闭结构,耐强腐蚀
☆  低盲区、高灵敏度
☆  可提供6个继电器开关量信号,继电器状态任意设定 ☆  交流或直流供电形式可选
☆  可提供遥控器设定参数,方便操作

二.分体式超声波液位计产品图

整套物位计由主机和一个超声波探头构成。

三.分体式超声波液位计的选型

超声波探头根据量程的不同,分为如下8种型号:



型号



LN-4



LN-6



LN-8



LN-12



LN-15



LN-20



LN-30



LN-40

量程

4m

6m

8m

12m

15m

20m

30m

40m



主机根据供电不同,分为如下 2种型号:

ARSHLMLD     为直流 24V 供电

ARSHLMLA     为交流 220V 供电

当主机无 RS485 通信功能时,可zui多提供 6 个继电器开关量;当有 RS485通信功能时,可提供4个继电器开关量。整机选型如下:



2 个继电器,带遥控器。

四.分体式超声波液位计工作原理

超声波探头分别安装于隔污栅前后上部(参见图 1),由主机控制其分 别向液面发射一束超声波,该束声波到达液体表面后被反射由探头接

收,主机测得该过程的传播时间 t,根据已知声速 v 即可得出液面至 探头的距离 d,在已知探头至容器底部距离即安装高度 H 的前提下, 即可换算出容器内物位高度 h,计算公式为:

h = H– d d=V*t/2 V: t:传播时间

隔污栅前后的物位检出后,通过换算即可得出物位值。

 1 物位测量示意图 水池内的气体温度对声速有一定影响,所以还应测出气体温度 T,以 修正声速 V。

盲区的解 :超声波探头在发射超声波时,不能同时检测回波。 当探头距离液面很近时,发射波与回波将会重叠在一起而无法分辨, 因此在距探头发射面一定距离范围内仪表不能正常检测,这段距离为 盲区,在安装时应使探头高出zui大物位一定距离,避免液面进入盲区。; LN 系列超声波探头的盲区大小请参阅本手册的技术指标一节。

超声波物位计对物位的测量,首先是测出探头至液面的距离,之 后通过换算得出物位值,了解这一点对仪表的安装调试很重要。

五.分体式超声波液位计技术指标

主机

1 分辨率:1mm/1cm

2 测量误差:0.2%(满量程)

3 显示方式:双行 14  LCD 液晶(可带背光)

4 信号输出:一路 DC4-20mA 电流

一路 DC4-20mA 电流,一路 RS485 串行通信



(由所选型号决定)

5 负载电阻: 0-500Ω

6 继电器输出: 上限、下限报警和控制(物位或物位)

可设定高位、低位或双高位、双低位等

7 继电器模式: 常开/常闭(可设定)

8 继电器数量: 2 个、4   6

9 继电器规格: 5A 250VAC/30VDC

10 串行通信: RS485 标准电平

11 供电电源:

ARSHLMLD:DC24V(±10%) 0.1A ARSHLMLA:AC220V(±20%) 0.1A

12 检测周期:1 秒(可调)

13 环境温度:-40℃ --+85℃

14 外壳材料:ABS

15 外壳保护等级:IP67

16 电缆密封套:PG9/PG11/PG13.5

17 参数设定方式:3 位有感按键

18 安装方式:墙挂式

19 外型尺寸:186X183X126mm(如图 2、3、4)

 2 主机正面外形尺寸

 3 主机侧面外形尺寸

六.分体式超声波液位计安装示意图

江苏云仪自动化-分体式超声波液位计的现场安装方法示意图

分体式超声波液位计的工作原理是由换能器(探头)发出脉冲超声波遇到被测介质表面被反射回来,部分反射回波被同一换能器(探头)接收,转换电信号。脉冲超声波以声带度传播,从发射到接收到脉冲超声波所需时间间隔与换能器(探头)到被测介质表面的距离成正比。此距离值C与声速S和传输时间T之间的关系可以用公式表示:

C=S×T/2

由于发射的脉冲超声波有一定的宽度,使得距离换能器(探头)较近的小段区域内和反射波与发射波重叠,地法识别,不能测量期距离值,这个区域为测量盲区。盲区的大小一超声波的测量距离有关。

1、底部螺纹安装----------------------------------------------------------------------------------------------

底部螺纹安装

2、顶部螺纹安装-吊装法安装

顶部螺纹安装

* 安装在罐子上、水池上、盖板上、支架上安装跟以上方式基本相同。

* 探头安装完毕后,探头发射面一定露出盖板或者导波管。不能缩在盖板或者导波管里面。

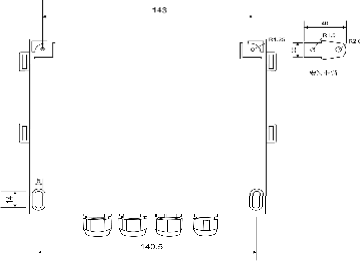

结构尺寸------------------------------------------------------------

结构尺寸图

产品图

七.分体式超声波液位计的性能优势

分体式超声波液位计之所以性能优良、安装方便,是因为其采用了国内外先进的技术以及*的检测和计算方法,这些都从根本上提升了产品的测量精度及数据稳定性。

分体式超声波液位计的分体机有盘装式和壁挂式两种。其外形整洁明了,省略了配置标准二次表的配套问题,给安装调试提供了极大的方便等优点,尤其适合新建工程的,便于统一规划设计,如果配上就近型防腐蚀换能器能测量强腐蚀液体的液位。尤其是电子模块部分的微处理单元强大的分析能力,可以优化正确的回波,并将错误或虚假的回波加以排除,从而可以得出精确的数值。产品可广泛用于各种液体的液位和固体的物位测量,同时也可用于测距使用。

分体式超声波液位计价格低廉,精度高,具有模拟量,开关量及数字信号同时输出功能,其防水外壳适用于一般场合的液物位检测。主要芯片采用飞利普工业级单片机,数字温度补偿和相关集成电路,抗干扰性强,可任意(自定义设定)设置上下限及在线输出调节,并带有现场显示,模拟量,开关量输出,可方便与主机连接。

另外,分体式超声波液位计选用的探头发射功率大,灵敏度高,寿命长,测量距离远,是专业的超声波小角度探头,可广泛应用于石油、化工、自来水、污水处理、水利、钢铁、煤矿、电力、交通以及食品加工等行业的蒸汽、灰尘、湿气的干扰自动补偿,罐、贮槽、不间断料/液位测量贮藏室、粮仓等。

八.分体式超声波液位计原理和安装原则

分体式超声波液位计是一种常用的物位仪表,具有测量精准、性能稳定、体积小巧、安装简便、可靠性高等优点,被广泛用于工业、治金、环保、工矿等领域中。

分体式超声波液位计原理

分体式超声波液位计的原理是测量一个超声波脉冲从发出到返回整个过程所需的时间。超声波液位计垂直安装在液体的表面,它向液面发出一个超声波脉冲,经过一段时间,超声波液位计的传感器接收到从液面反射回的信号,信号经过变送器电路的选择和处理,根据超声波液位计发出和接收超声波的时间差,计算出液面到传感器的距离。分体式超声波液位计广泛用于罐体、水池、水库的液位和体积测量,也可用于明渠的流量测量。

分体式超声波液位计安装原则

1)传感器发射面到zui低液位的距离,应小于选购仪表的量程。

2)传感器发射面到zui高液位的距离,应大于选购仪表的盲区。

3)传感器的发射面应该与液体表面保持平行。

4)传感器的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

5)若池壁或罐壁不光滑,仪表需离开池壁或罐壁0.3m以上。

6)若传感器发射面到zui高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m~0.50m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者可以将管子直接到罐底,管径大于80mm,管底留孔便于液体流入。
