质量流量计直接测量通过流量计的介质的质量流量,还可测量介质的密度及间接测量介质的温度。由于变送器是以单片机为核心的智能仪表,因此可根据上述三个基本量而导出十几种参数供用户使用。质量流量计组态灵活,功能强大,性能价格比高,是新一代流量仪表。
更多关键词请搜索:科氏质量流量计,科氏质量流量计报价/生产厂家
  科氏质量流量计,科氏质量流量计报价/生产厂家的详细资料:

科氏质量流量计生产供应商---江苏云仪自动化设备有限公司---:



一.科氏质量流量计的原理

  下面结合图1简要地说明科氏质量流量计的工作原理。图1(a)描述了传输流体的直管的运动。直管在力FE的作用下以一定的激励频率发生振荡运动。S1和S2是两个传感器,用于获得测量信号。如图1(b)所示,当管内的液体开始流动时,在科氏力FC的作用下,直管也会产生一个振荡,且该振荡和流过的质量流量成正比。通过传感器检测管子的合成振动就可以得到流体的质量流量。

科氏质量流量计的原理

二.科氏质量流量计的结构

  图2为典型的科氏质量流量计的装置。该装置有两只测量管、传感器、激励器组成。图2中没有展示的是科氏质量流量计的另外两个组成部分外壳和用于信号处理、供电、输入输出控制的电子设施。一般商用的科氏质量流量计采用磁铁和线圈来提供驱动力以产生振动。其振幅很小,往往只有几十毫米。为了减小外部干扰,系统使用两根反向振动的管子来平衡,或者是在一根管子上加装特殊的平衡系统。由于管子的振幅很小,所以测量装置对外部干扰非常敏感。为了减少环境的影响和稳定零点的健壮测量,测量系统必须有准确的平衡。平衡系统越好则测量系统与环境干扰的解耦也越佳。如果没有足够的平衡系统,内部的振动可能会传递到环境中去,并导致测量的不稳定。

科氏质量流量计的结构

三.科氏质量流量计的设计介绍

  双管式科氏质量流量计采用结构对称的两根管子。两根管子弯成U型,流体平均地流入两平行的管子内。两个管在驱动力的作用下反相振动。为了减少能量损失,管子在谐振频率下工作。两根管子对称设计,不受流体密度、速度、温度以及压力的影响。这样的对称设计可使测量系统和外部干扰实现良好的解耦。

  单管式的和双管式的相比更紧凑,更易于清洁,并且流体的压力损失也比双管的要小。不过单管式的需要另外设置特殊的平衡系统,这也在无形中增加了其复杂度和成本。总的来说,单管式的有两种设计。*种设计是将管子弯成两个圈,这和双管式的非常类似,只不过其是串联的而双管式的是并联的。这种弯曲的设计带来的好处是更宽的温度范围。但这种设计的缺陷是排水不易。另一种单管式的设计是直管式的。这种设计更易于清洗且能适应各种流体密度。

  在双管式和单管式之间,还有一个折中的设计是双直管式。其两个管子的设计自然地提供了平衡而不需要额外添加平衡机构,从而降低了成本也减轻了仪器的重量。和单直管类似,双直管结构紧凑且易于清洗。不过由于分流的影响,流体的压力损失比较大。

四.科氏质量流量计的信号处理

  科氏质量流量计的驱动电路产生特定驱动脉冲让管子以一定的幅度振动。当流体的性质发生改变时,驱动电路必须能快速响应。比如当流体中混入气泡时,阻尼会迅速增加,这要求系统迅速提供更多的激励能量,以保证振荡幅度平稳。 激励频率要和系统的谐振频率*,这要求驱动电路不仅能控制振荡幅度,还要能控制振荡频率。科氏质量流量计的动态响应性能在一些应用如快速控制操作、周期流量波动、快速批灌是十分重要的因素。

  传感器获得的是微弱的正弦信号,其在进一步的信息处理前需要进行放大。所用到的放大器要有很大的带宽以减小额外的零点误差。在科氏质量流量计的相位差测量中。幅值比测量法和时间差的直接测量法,主要是依靠模拟电路来实现,可称为模拟式的。模拟电路的稳定性较差。易受环境温度等因素的影响,zui终影响到其计量精度。采用傅里叶变换算法,辅以锁相环技术,使用双通道高速高精度的A/D芯片对两路传感器信号同步采样后.以数字信号处理器DSP为运算核心,实时精确地计算出两路信号的相位差和频率,从而得到流体的质量流量和密度等信息,实现了从模拟式到数字式的转变。与传统的模拟式的相比.减少了模拟电路对相位差测量的影响。采用傅里叶算法把信号从时域变换到频域进行频谱分析,可以对信号更加准确、有效、快速地分析与处理,有效地抑制了高次谐波和噪声的干扰,提高了相位差和频率的测量精度,进而提高了科氏质量流量计的计量精度。

五.科氏质量流量计的优点

  1)科氏质量流量计其抗腐蚀,抗污,防爆,耐磨等问题已经满意地得到解决,因此可以测量范围广泛 的介质,如油品,化工介质,造纸黑液,浆体,气体,固体颗粒的流体以及高粘度的物体.

  2)科氏质量流量计管道内无障碍物,无可动部件,故障因素少,便于清洗,维护和保养.

  3)科氏质量流量计 安装简便, 各种尺寸的传感器管子的进出口方向可随意调动安装: 调整, 使用方便, 不必配置进出口的直管段.

  4)科氏质量流量计能较容易地测量多相流体.

  5)科氏质量流量计多参数测量,在测量质量流量的同时,可以同时获取体积流量,温度及密度等;对 于影响量,如压力,温度,密度和粘度以及流速分布等不敏感.

六.科氏质量流量计的应用

近十几年来,人们对科氏质量流量计的兴趣在稳步增加。科氏质量流量计在食品、饮料、化工、制药、石油、天然气等行业获得了广泛的应用。随着人们的关注,科氏质量流量计的性能也在不断地发展。科氏质量流量计zui大的优点是能够直接地测量质量流量,而其他的仪器只能测量体积流量。科氏质量流量计的高精度、宽量程、重复性也是其在工业领域中获得广泛地应用和快速地发展的进一步原因。

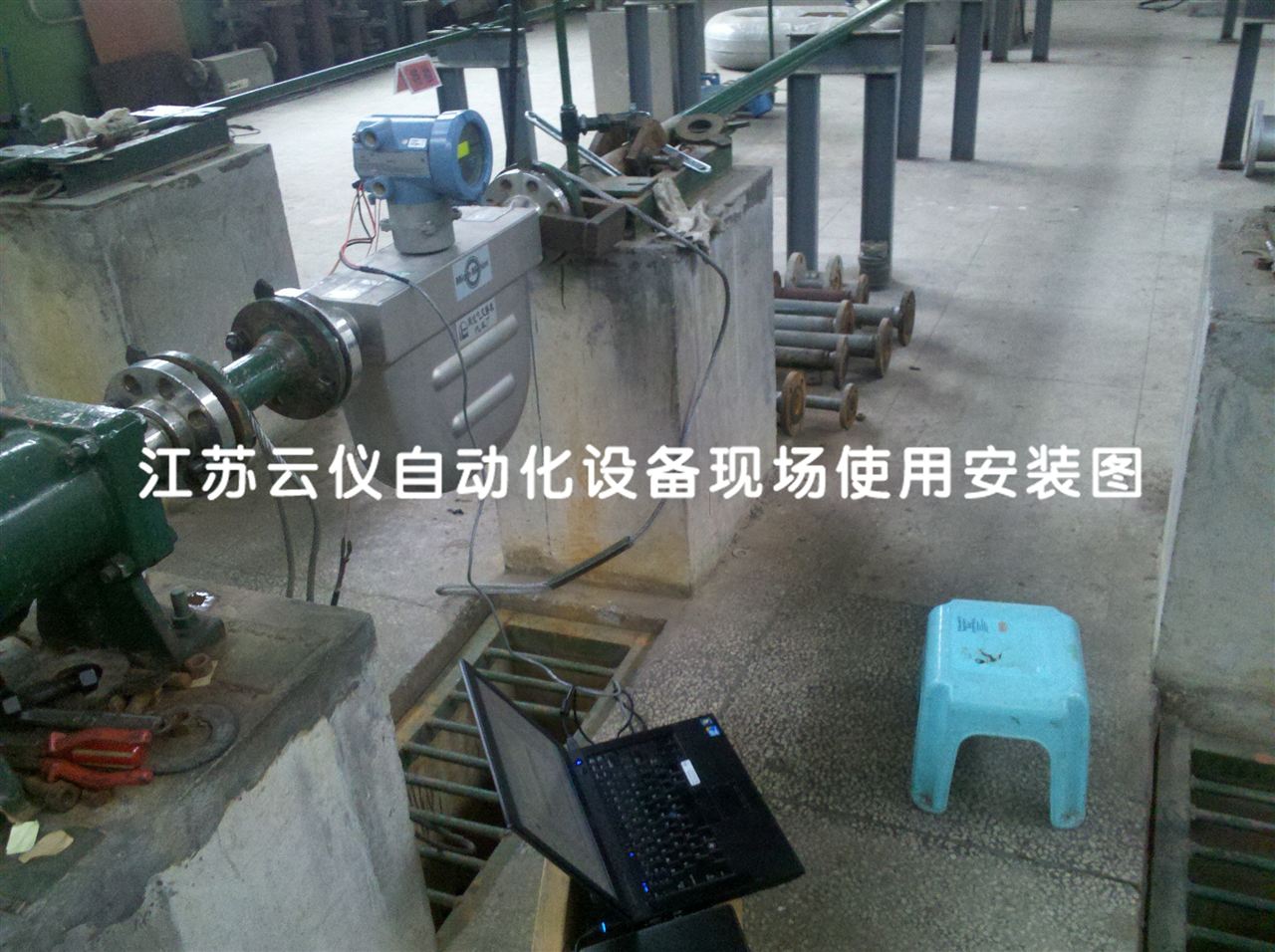

七.下图为我司科氏质量流量计在项目中的应用
