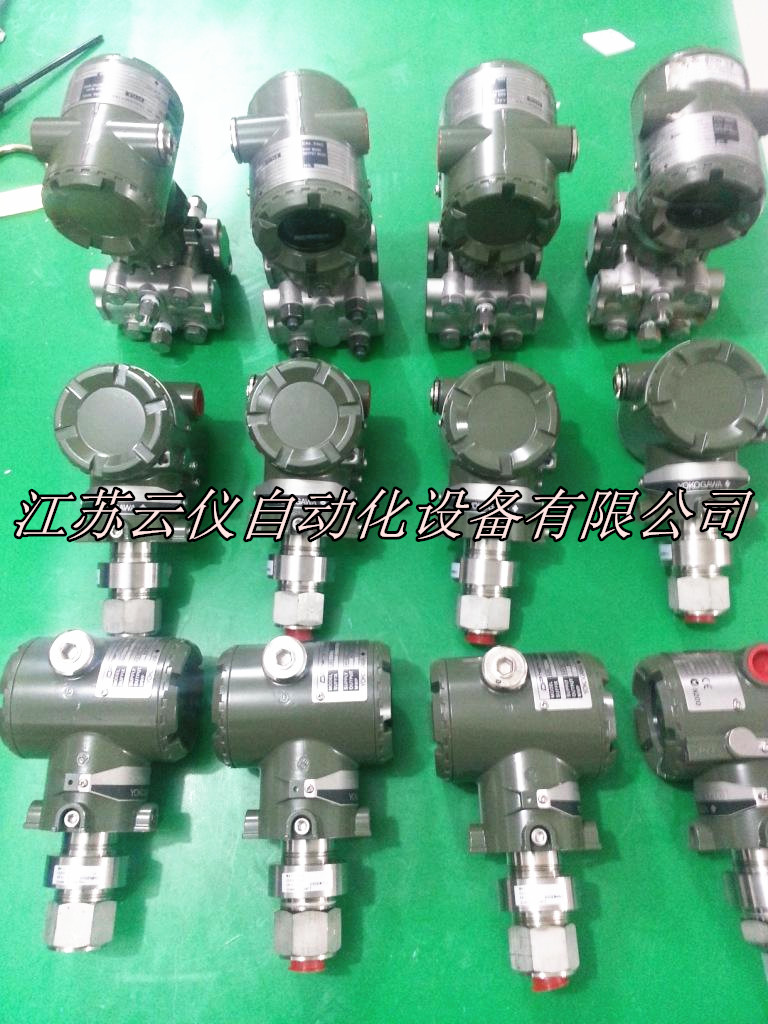

日本横河EJA110A差压变送器选型
日本横河EJA110A差压变送器选型
点击放大
产品型号：
更新日期：
 2022-12-22
产品特点：
 日本横河EJA110A差压变送器主要、密度和压力，然后将其转变成4～20mA DC的电流信号输出。
产品EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为EJA110A也可以通过BRAIN手操器或CENTUM CS/μXL或YHC 4100手操器相互通讯，日本横河EJA110A差压变送器选型
  日本横河EJA110A差压变送器选型的详细资料：

金湖云仪自动化   总机：

日本横河EJA110A差压变送器主要、密度和压力，然后将其转变成4～20mA DC的电流信号输出。

产品EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为EJA110A也可以通过BRAIN手操器或CENTUM CS/μXL或YHC 4100手操器相互通讯，通过它们进行设定和监控等。

EJA110A差压变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。


EJA110A


EJA110A也可以通过BRAIN手操器或CENTUM CS/μXL或YHC 4100手操器相互通讯，通过它们进行设定和监控等。




EJA110A差压变送器

L膜盒

M膜盒

H膜盒

V膜盒

测量范围

-10~10kPa

(-40~40inH2O)


-100~100kPa

(-400~400inH2O)


-500~500kPa

(-2000~2000inH2O)


-0.5~14MPa

(-70~2000psi)


测量量程

0.5~10kPa

(2~40inH2O)


1~100kPa

(4~400inH2O)


5~500kPa

(20~2000inH2O)


0.14~14MPa

(20~2000psi)


精度

±0.075%

±0.065%

±0.065%

±0.065%

防护等级

IP67，NEMA 4X，和JIS C0920防浸型

防爆规格

FM，CENELEC ATEX，CSA，IECEx

输出信号

4~20mA DC， FOUNDATION?现场总线或PROFIBUS PA两线制数字通信

电源

BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)

Fieldbus:9~32V DC (

本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)


环境温度

-40~85℃ (-40~185℉) (普通型)

-30~80

℃ (-22~176℉) (内藏指示器)


过程温度

-40~120℃ (-40~248℉) (普通型)

zui大工作压力

16MPa(2300psi)
L膜盒(特殊材料)3.5MPa(500psi)

安装

2-inch管安装

接液部件材质

膜盒

SUS316L(膜片: 哈氏合金C-276)，
哈氏合金C-276，钽材，蒙乃尔

容室法兰

SUS316，哈氏合金C-276，蒙乃尔

外壳

铝合金或SUS316不锈钢(可选)


选型表

基本规格代码：EJA110A-DMS5A-92NN（选型例子）

第1项：输出信号

-D

4-20mA DC/BRAIN协议数字通讯

-E

4-20mA DC/HART协议数字通讯

-F

FF现场总线通讯

第2项：测量范围（膜盒）

L

0.5-10KPa

M

1-100KPa

H

5-500KPa

V

0.14-14MPa

第3项：接液件材质

S

JIS SCS14A JIS SUS316L JIS SUS316

H

JIS SCS14A 哈氏合金C-276 JIS SUS316

M

JIS SCS14A 蒙乃尔 JIS SUS316

T

JIS SCS14A 钽 JIS SUS316

A

哈氏合金C-276 哈氏合金C-276 哈氏合金C-276

D

哈氏合金C-276 钽 哈氏合金C-276

B

蒙乃尔 蒙乃尔 蒙乃尔

第4项：过程接口

0

无过程接头（Rc1/4内螺纹在容室法兰上）

1

Rc1/4内螺纹过程接头

2

Rc1/2内螺纹过程接头

3

1/4NPT内螺纹过程接头

4

1/2NPT内螺纹过程接头

5

无过程接头（1/4NPT内螺纹在容室法兰上）

第5项：螺栓和螺母材质

A

JIS SCM435 3.5MPa

B

JIS SUS630 14MPa

C

JIS SUH660 3.5MPa

第6项：安装方式

-2

垂直配管连接，右边高压，上部安装过程接头

-3

垂直配管连接，右边高压，下部安装过程接头

-6

垂直配管连接，左边高压，上部安装过程接头

-7

垂直配管连接，左边高压，下部安装过程接头

-8

水平配管连接，右边高压

-9

水平配管连接，左边高压

第7项：电气接口

0

G1/2内螺纹，一个电气接口

2

1/2NPT内螺纹，二个电气接口，无盲塞

3

Pg13.5内螺纹，二个电气接口，无盲塞

4

M20内螺纹，二个电气接口，无盲塞

5

G1/2内螺纹，二个电气接口，一个盲塞

7

1/2NPT内螺纹，二个电气接口，一个盲塞

8

Pg13.5内螺纹，二个电气接口，一个盲塞

9

M20内螺纹，二个电气接口，一个盲塞

第8项：内藏显示表

D

数字显示表

E

数字显示表带测量范围设置钮

N

无

第9项：安装托架

A

JIS SECC 2"管安装（平托形）

B

JIS SSUS304 2"管安装（平托形）

C

JIS SECC 2"管安装（L形）

D

JIS SSUS304 2"管安装（L形）

N

无

三、附加功能(不)

第1项：
隔爆型、本安型

不

NF1

NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT

FF1

FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6

FF15

FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6

KF1

CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6

KF5

CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6

CF1

CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6

CF15

CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6

NS1

NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT

FS1

FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G

KS1

CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4

CS1

CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4

FU1

包含FF1和FS1

KU1

包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4

CU1

包含CF1和CS1

SU1

SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67

KS5

CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4


第2项：
隔爆密封接头

不

G71

连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)

G72

连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)

G81

连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)

G82

连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)


第3项：
涂漆：颜色变化或涂漆变化

不

P1

颜色变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色

P2

颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色

P7

颜色变化 只适用于变送器壳体 金属银色

X1

涂漆变化 环氧树脂烤


第4项：
避雷保护器

不

A

变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) zui大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次


第5项：
禁油处理或禁水、禁油处理

不

K1

脱脂洗净处理

K2

脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃

K5

脱脂洗净并干燥处理

K6

脱脂洗净并干燥处理膜盒充灌氟油，使用温度：-20-80℃


第6项：
校正单位

不

D1

P校正（Psi单位）

D3

bar校正（bar单位）

D4

M校正（kgf/cm2)


第7项：SUS630螺母的密封处理

不

Y

紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）


第8项：
长排气塞

不

U

总长：112mm(标准型：32mm)


第9项：
快速应答

不

F1

刷新时间：≤0.125秒 应答时间（含zui小阻尼时间常数）：zui长0.3-0.5秒（L膜盒0.6秒）


第10项：PID/LM功能

不

LC1

PID控制功能，Link Master功能


第11项：
CPU异常时输出设定为低

不

C1

低侧：≤-5%（3.2mA DC)


第12项：
NAMUKNE43

不

C2

[输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下

C3

[输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上


第13项：
不锈钢放大器外壳

不

E1

放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）


第14项：
镀金膜片

不

A1

密封膜片镀金


第15项：
组态

不

R1

用户组态软件


第16项：
容室法兰选项

不

N1

不带排气排液塞

N2

N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞

N3

N1，N2容室法兰、膜片、本体和盲塞的配件制造


第17项：
不锈钢位号牌

不

N4

JIS SUS304 不锈钢位号牌固定在变送器上


第18项：
配件制造证明

不

M01

容室法兰

M11

容室法兰、过程接头


第19项：
压力测试 漏压测试证明

不

T01

L膜盒 测试压力：3.5MPa 测试流体：氮气滞留时间10分钟

T12

M、H膜盒 测试压力：14MPa 测试流体：氮气滞留时间10分钟
